MP6908是MPS（Monolithic Power Systems）推出的經典副邊同步整流芯片，廣泛應用于反激式電源的次級整流。但隨著國產半導體崛起，工程師們面臨幾個現實問題：
芯茂微LP35119A正是針對這一痛點推出的Pin-to-Pin兼容方案，無需改板即可直接替換。

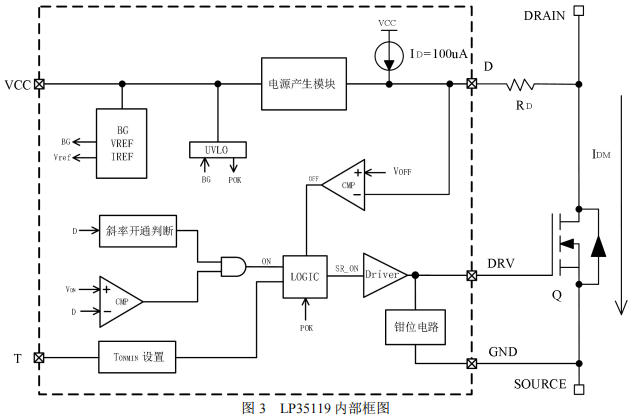

芯茂微LP35119系列的高性能版本，專為CCM/QR/DCM全模式反激電源設計，主打高耐壓、快關斷、極簡外圍。
| 核心參數 | LP35119A | 對標優勢 |
|---|---|---|
| D腳耐壓 | 200V | 高于行業常見的100-150V |
| 驅動電壓 | 10V（最大值） | 兼容主流MOSFET |
| 關斷延遲 | 25-33ns | 極快，降低CCM模式損耗 |
| 工作模式 | DCM/QR/CCM | 全模式自適應 |
| 封裝 | SOT23-6L | 與MP6908完全一致 |
| 管腳號 | LP35119A | MP6908 | 兼容性 |
|---|---|---|---|
| 1 | NC（懸空） | NC | ? 完全一致 |
| 2 | GND | GND | ? 完全一致 |
| 3 | T（接地/懸空） | SYNC/模式設置 | ?? 需處理 |
| 4 | VCC | VCC | ? 完全一致 |
| 5 | DRV | DRV | ? 完全一致 |
| 6 | D（檢測+供電） | VD | ? 功能一致 |
這是替代時唯一需要注意的地方：
替代建議：直接將T腳接地或懸空，無需額外電路。LP35119A內部已優化好全模式適配邏輯。
雖然可以Pin-to-Pin直接替換，但外圍器件建議按LP35119A規格優化：

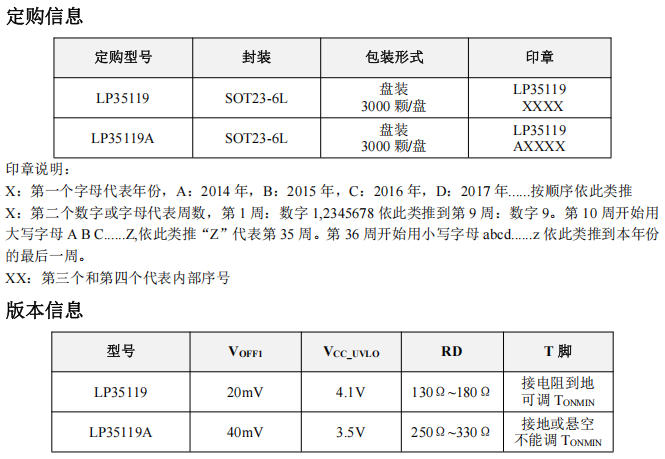

| 參數 | LP35119 | LP35119A | MP6908參考 |
|---|---|---|---|
| RD推薦值 | 130-180Ω | 280-400Ω | 通常100-200Ω |
| 作用 | 調節關斷閾值+增強抗負壓 | 同上，但閾值更高 | 基礎保護 |
調整原因：
實操建議：替代MP6908時，將原RD電阻（如有）改為330Ω左右。
結論：原設計VCC電容一般可直接沿用，無需改動。
替代后建議重點驗證以下指標：
| 測試項 | 合格標準 | 注意事項 |
|---|---|---|
| 效率 | 與MP6908相當或更優 | CCM重載時關注關斷損耗 |
| 溫升 | SR MOSFET溫度正常 | LP35119A驅動能力強，確保快速開關 |
| 輕載嘯叫 | 無異常噪音 | TONMIN固定1.2μs，輕載頻率需適配 |
| 短路保護 | 系統保護功能正常 | 快速關斷特性有利于短路響應 |
| EMI | 通過認證標準 | 抖頻特性可能略有差異 |
□ 確認封裝：SOT23-6L，管腳1:1對應
□ T腳處理：接地或懸空（推薦接地）
□ 調整RD電阻：改為280-400Ω（推薦330Ω）
□ 確認VCC電容：≥470nF，耐壓>25V
□ 重載效率測試：驗證CCM模式關斷時機
□ 輕載穩定性測試：確認無異常振蕩
□ 高低壓啟動測試：驗證VCC供電穩定性
| 維度 | 評價 |
|---|---|
| 替代難度 | ??☆☆☆（極低，僅需調整1顆電阻） |
| 成本優勢 | ????☆（國產價格，顯著降低BOM成本） |
| 性能表現 | ????☆（200V耐壓+快關斷，部分指標優于MP6908） |
| 供貨保障 | ?????（國產原廠，交期可控） |
最終建議：
LP35119A不是簡單的"山寨品"，而是在兼容基礎上針對國產電源市場需求做的針對性優化——更高的耐壓、更可靠的開通判定、更簡化的外圍，這些特性使其成為MP6908的有力替代者。
