LP3716CK是芯茂微推出的“極簡型”隔離型原邊反饋（PSR）PWM功率開關，單顆SOP8L即可實現10W/12W適配器或LED驅動電源。它把高壓啟動、功率BJT、CV/CC環路、線損補償、全套保護全部集成，外圍僅需10顆元件，BOM成本比傳統方案降低約30%，特別適合手機充電器、小家電輔助電源、線性電源/RCC升級等空間敏感、成本敏感型應用。

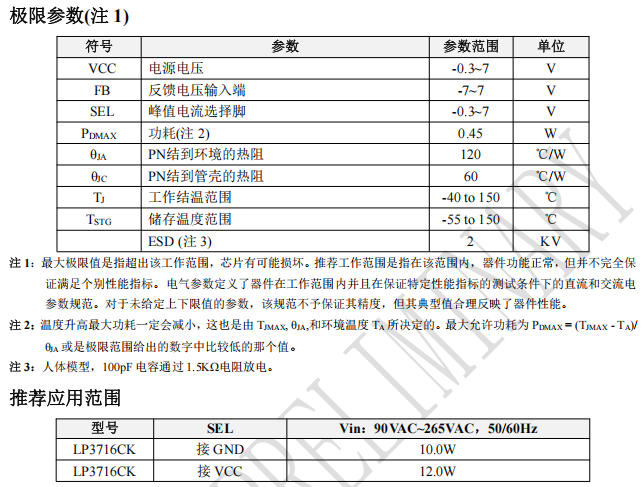

推薦應用范圍與功率選型

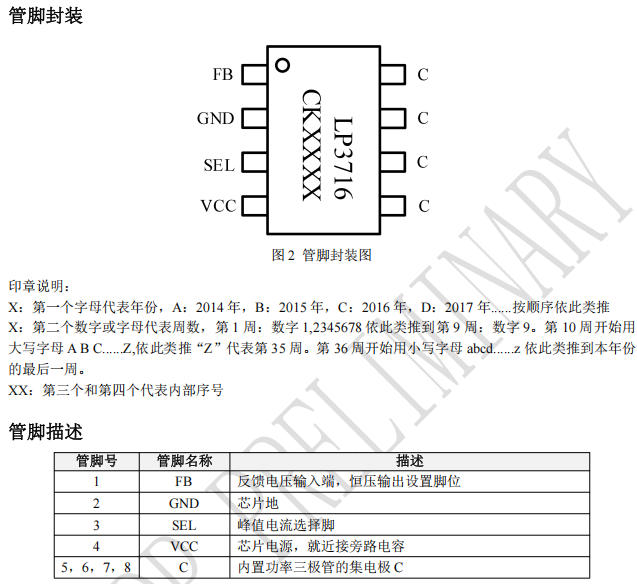

管腳封裝與定義

SOP8L（5mm×4mm）頂視圖：

散熱提示：底部焊盤打6×0.3mm過孔到內層銅，θJA從120降至約90°C/W，連續12W溫升<50°C。

典型應用圖——10顆器件走天下

• 無外部高壓MOS：內置750V BJT
• 無啟動電阻：1μA啟動電流，自供電架構
• 無光耦/TL431：原邊CV/CC，節省3顆器件
• 單層PCB 38×30mm即可過EMI Class B

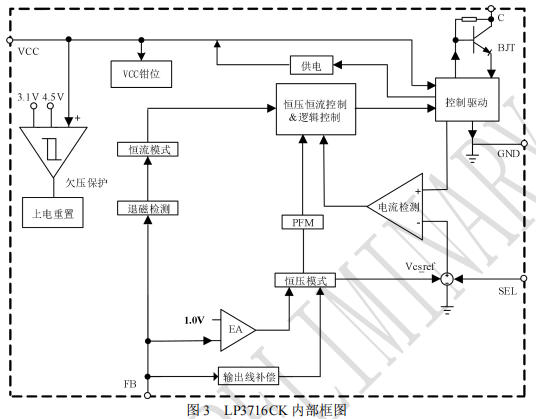

內部框架圖解讀

下圖展示了一顆“模擬電源SoC”：

1. 高壓啟動&自供電
   上電1μA給VCC電容充電，到達4.5V開啟；之后由輔助繞組供電，省去啟動電阻與VCC二極管。
2. 固定峰值電流+退磁檢測
   IPK(GND=620mA,VCC=760mA)逐周期限流；退磁比例49%實現DCM，降低音頻噪音。
3. CV/CC雙環路
   • 恒壓：FB 0.95-1.05V與分壓比較，內置1μA線補償電流，抵消輸出線纜壓降
   • 恒流：IPK×匝比×退磁比例×K(0.9-0.93)，公式見Datasheet式(1)
4. 全套自恢復保護
   VCC鉗位/UVLO、FB開短路、輸出短路、OVP(1.4V)、OTP(150°C)，生產良率>99.5%
5. 頻率抖動&前沿消隱
   60kHz滿載，空載降至200Hz；450ns LEB，EMI裕量>6dB無需共模電感

關鍵設計公式與選型

輸出電壓設定
Vo = (VFB/RFBL × RFBH + VFB) × Ns/Nf - VD
VFB=1.0V，RFBH/RFBL按匝比選取，線補電流12μA自動注入實測性能（10W Demo）

輸出電流設定
Io ≈ 0.49 × IPK × Np/Ns × K
K取0.92(漏感系數)，IPK已內置，只需調匝比即可換電流

變壓器規格

EE13/EE16，Lp=1.2-2.2mH

漏感<5μH，降低尖峰

Bmax<0.28T@90V滿載

PCB布局要點

VCC旁路1μF+100nF緊靠4腳

FB分壓節點遠離原邊動點，走線<5mm

功率環面積<25mm2，副邊二極管-輸出電容最短回地

與上一代 RCC/線性電源對比

總結

LP3716CK用一顆SOP8L就把750V BJT、高壓啟動、CV/CC環路、線補、全套保護全部集成，提供10W/12W級別「極簡化、低成本、高可靠」三合一體驗：

• BOM從25顆砍到10顆，成本立降30%
• 84%峰值效率，45mW待機，輕松滿足全球能效
• 零調試、單層板過EMI，產線良率>99%
• SEL腳換功率，一周完成平臺切換

綜上所述，LP3716CK芯片以其卓越的性能和簡化的設計，為10W至12W的電源應用提供了一個高效、可靠且成本效益高的解決方案。深圳三佛科技為芯茂微一級代理，提供技術支持，批量價格有優勢~
