FT8440A芯片憑借其高集成度和靈活性，為多種電源轉換需求提供了理想的解決方案。這款芯片不僅能夠滿足隔離反激和非隔離Buck拓?fù)涞囊螅€能在不同的輸出功率下實現高效率和穩定性。本文將深入探討FT8440A芯片在12V/600mA隔離反激方案以及12V/300mA和18V/250mA非隔離Buck方案中的應用，展示其卓越的性能和廣泛的應用前景。

方案總覽

12V/600mA 隔離反激方案

原理圖要點

• 原邊 Flyback，內置 650V MOSFET
• 輔助繞組自供電，無光耦
• 副邊同步整流可選，效率再提 2%
• 輸出π型濾波，紋波 <100mV

關鍵波形

見上圖：230V 輸入、600mA 負載時，Vds 尖峰 <580V，漏感能量通過 RCD 吸收，裕量充足。

實測數據

• 線性調整率：±0.75%（90-264V）
• 負載調整率：±1%（0-600mA）
• 動態 10%-90%：ΔVo=±0.8V，恢復 <500μs
• 保持時間：20ms@230V（滿足安規）
• 雷擊：±4kV L-PE/N-PE PASS
• 空載功耗：55mW@230V

變壓器參數

• 磁芯：EE13，Ae=17mm2
• Lp=1.3mH ±8%
• Np:Ns:Na=180:12:20
• 漏感 <15μH，降低尖峰
• Bmax=0.28T@90V滿載，遠離飽和

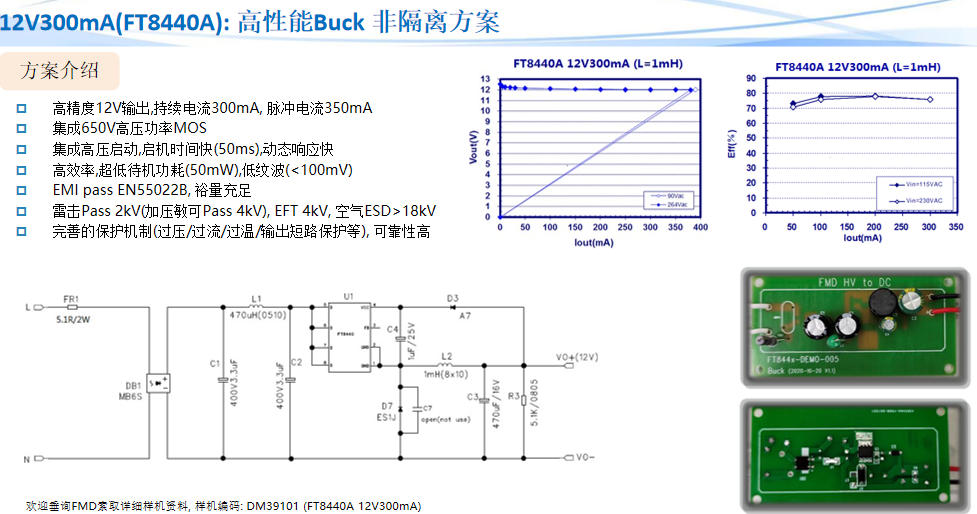

12V/300mA 非隔離 Buck 方案

電路圖

• Buck 電感 L2=1mH，飽和電流 >600mA
• 輸出電容 470μF/16V ×1，紋波 80mV
• RCD 吸收可選，尖峰 <450V

效率曲線

見上圖：230V 輸入、300mA 輸出時效率 85%，115V 仍保持 83%，全壓范圍內紋波 ≤100mV。

關鍵數據

• 動態 0→300mA：ΔVo=±200mV，恢復 200μs
• 過流保護：打嗝式，解除自恢復
• 過溫保護：內置 150℃關斷，30℃遲滯
• 單層 PCB 32×20mm，單面走線即可過 EMI Class B

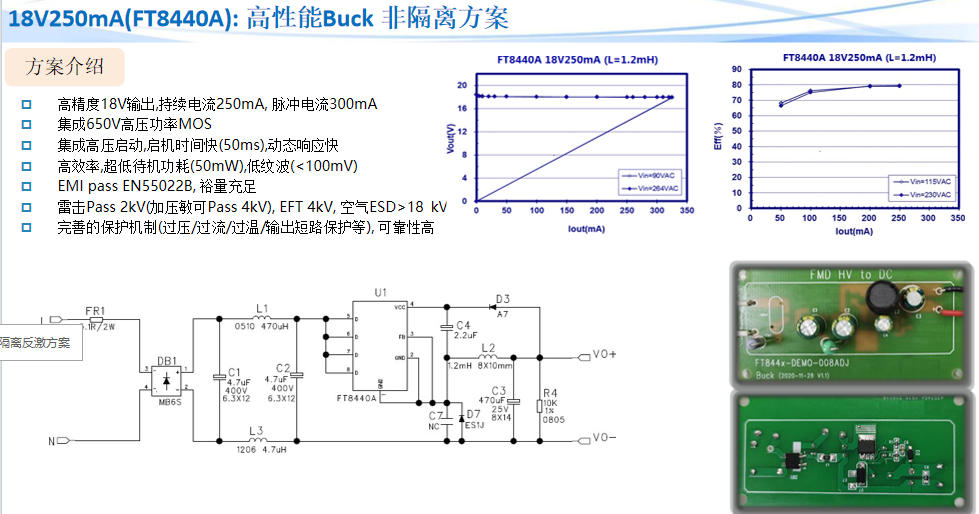

18V/250mA 非隔離 Buck 方案

與 12V/300mA 差異

• 電感 L=1.2mH，飽和電流 >500mA
• FB 分壓電阻比例調整，Vo=18V
• 輸出電容 2.2μF/400V + 470μF/25V，紋波 90mV
• 效率曲線見圖 00：230V 輸入、250mA 輸出時 86%，115V 保持 84%

應用亮點

• 為 18V 直流電機、工業傳感器、繼電器線圈供電
• 雷擊 4kV、EFT 4kV、空氣 ESD>18kV 全部 PASS
• 待機 50mW，滿足歐盟 CoC V5 Tier-2

三檔方案快速切換指南

總結

FT8440A 用一顆內置 650V MOSFET 的原邊 PWM 開關，覆蓋「12V/600mA 隔離」+「12V/300mA & 18V/250mA 非隔離」三大黃金功率段：

• 無光耦、無 TL431，BOM 數量 <12 顆
• 峰值效率 88%，空載 <50mW，單層板過 EMI B
• 雷擊 4kV、EFT 4kV、空氣 ESD>18kV，全壓全負載穩定運行
• 三檔方案 pin-to-pin 兼容，換變壓器/電感即可快速迭代

當充電器、小家電、工業傳感器同時追求「體積小、認證快、成本低」時，F(xiàn)T8440A 就是工程師手中“三合一”的功率答案——一顆芯片，三種輸出，一步到位。深圳三佛科技為輝芒微一級代理，提供技術支持，批量?jī)r(jià)格有優勢~
