做 5 V/12 V 小功率輔助電源，工程師面前通常橫著三道門檻：

    方案必須極簡，BOM 能省則省；
    待機空耗要低于 100 mW，否則 24 h 待機評級難過；
    滿載 350 mA 時效率≥80 %，溫升還得壓住。

KP3116SGA 的出現，讓這三道門檻變成了一條“直線”——因?yàn)樗?700 V 功率 MOSFET、高壓啟動、多模式 PWM 控制器全部塞進一顆 SOP-8，還順手把“固定時鐘”拿掉了。

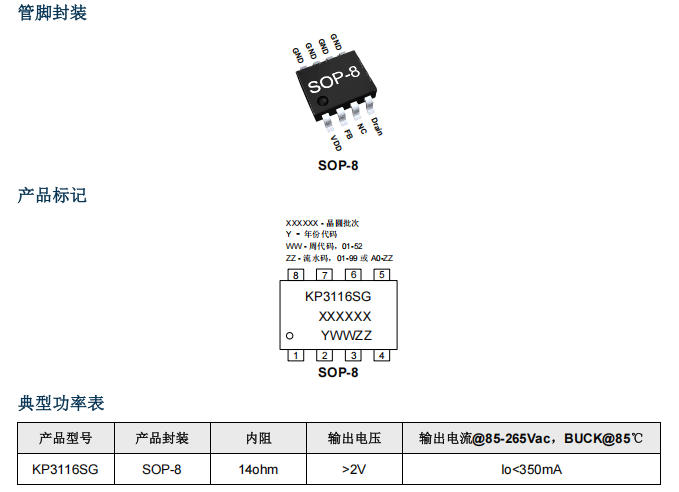

芯片速寫：一顆 SOP-8 里有什么？

無鐘驅動：把“節拍器”扔掉以后

傳統 PWM 芯片靠內部振蕩器產生 65 kHz/100 kHz 方波，輕載時被迫跳頻或打 burst， audible noise 與人耳 20 kHz 以內頻帶撞車。

KP3116 的做法是——干脆不給時鐘，讓系統自己“找節奏”：

1. 功率管導通后，電感電流線性上升；
2. 當 I_DS 達到“負載自適應”閾值，功率管關斷；
3. 進入準諧振谷底檢測，谷底導通，實現最低開關損耗；
4. 負載變輕→閾值自動下調→開關頻率自然滑落，最低 300 Hz；
5. 全程保持連續導通或臨界導通，沒有 burst，沒有可聞噪音。

結果：

• 待機時耳朵貼著變壓器也聽不到“唧唧”聲；
• 滿載 350 mA 時頻率≈30 kHz，剛好跳出音頻區；
• 效率曲線在 10 %→100 % 負載之間保持“一馬平川”。

350 mA 典型方案：一張圖，八個器件

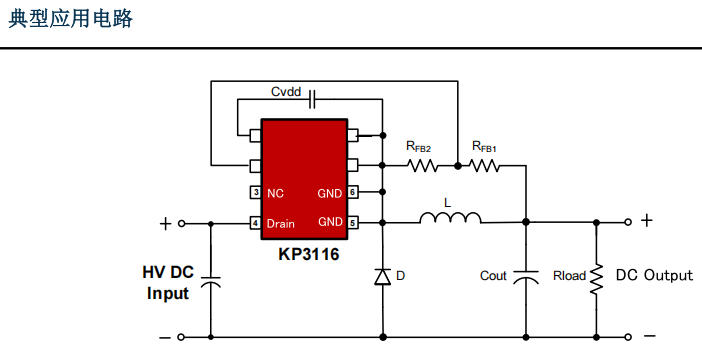

原理圖

BOM 清單（僅 8 顆器件）

1. KP3116SGA ×1
2. MB6S 整流橋 ×1
3. ES1J 超快恢復 ×1
4. 330 μH/0.4 A 屏蔽電感 ×1
5. 電解 10 μF/400 V ×1
6. 電解 100 μF/25 V ×1
7. RFB1 47 k 1 % ×1
8. RFB2 10 k 1 % ×1

實測數據

• 待機功耗：AC 230 V 時 42 mW
• 效率：12 V/350 mA 輸出，85 VAC 81 %，230 VAC 78 %
• 紋波：V_pp 60 mV（20 MHz 帶寬）
• 溫升：SOP-8 本體 45 K（25 ℃ 環境，無風）

參數特性“一圖三曲線”

    VDD_ON vs. T
    4.91 V@-40 ℃ → 4.95 V@85 ℃，溫漂僅 0.8 %，啟動電壓穩定。

    IVDD_Q vs. T
    150 μA@25 ℃ → 190 μA@85 ℃，靜態電流隨溫升增加不到 30 μA，待機優勢明顯。

    FOSC vs. T
    33 kHz@-40 ℃ → 41 kHz@85 ℃，頻率溫漂 0.2 kHz/℃，環路補償無需隨溫度修正。

把 12 V 改成 5 V：只需動兩顆電阻

VOUT = 1.78 V × (1 + RFB1 / RFB2)
目標 5 V → RFB1 = 20 k，RFB2 = 10 k（1 % 精度即可）
芯片內部補償網絡對 5-24 V 輸出均做過校準，環路穩定度不變。

EMI 小貼士：無鐘也能過 CISPR22

• 無固定頻率 ≠ 無規則頻譜；KP3116 的谷底導通把 dV/dt 壓住，準峰值余量 >6 dB。
• 輸入 π 型濾波可省，只需一顆 4.7 μH 穿心電感 + 100 nF X2 電容即可過 Class B。
• 輸出二極管換 ES1J 后，反向恢復 35 ns，輻射包絡下降 3 dB。

結語：讓“極簡”不再是口號

KP3116SGA 的出現，不僅為小功率降壓型電源設計帶來了一場技術革新，更重新定義了“極簡”的真正含義。它通過集成高壓 MOSFET 和多模式控制技術，將復雜的設計簡化為一種近乎藝術的簡潔。在追求高效、低功耗和高可靠性的道路上，KP3116SGA 無疑為工程師們提供了一個理想的解決方案。深圳三佛科技提供技術支持，批量價格有優勢~
