在現代電源設計中，隨著電子設備對電源性能要求的不斷提高，電源芯片的設計也愈發注重高效率、高集成度和高可靠性。LP3717BTT作為一款由芯茂微推出的5V3A極簡化自供電原邊反饋控制芯片，憑借其創新的設計理念和卓越的性能表現，為電源設計工程師提供了一個高效、可靠的解決方案。本文將深入解析LP3717BTT的核心特性、工作原理及其在實際應用中的優勢。
LP3717BTT是芯茂微推出的一款高性能自供電原邊反饋控制芯片，專為滿足5V3A電源需求而設計。該芯片采用SOP-8封裝形式，具有極簡化的電路設計和高度集成的特點，能夠顯著簡化電源設計流程，降低設計成本，同時提高系統的可靠性和穩定性。LP3717BTT以其高效率、低待機功耗和完善的保護功能，成為現代電源設計的理想選擇。
LP3717BTT的核心特性如下：
極簡化設計：采用自供電原邊反饋控制技術，無需次級反饋電路，極大地簡化了電路設計，減少了外部元件數量。
高效率：在5V3A的輸出條件下，能夠實現超過85%的轉換效率，顯著降低能量損耗，提高電源的整體性能。
低待機功耗：在無負載情況下，待機功耗極低，小于50mW，符合現代節能標準。
寬輸入電壓范圍：支持85Vac~265Vac的寬輸入電壓范圍，適應不同地區的電網電壓，增強了電源的通用性。
完善的保護功能：內置過流保護（OCP）、短路保護（SCP）、過壓保護（OVP）、欠壓保護（UVP）和過溫保護（OTP）等多種保護功能，確保電源在各種異常情況下都能安全運行。
自供電功能：內置自供電電路，無需外部輔助電源，進一步簡化了電路設計。
高集成度：采用SOP-8封裝，集成了多種功能模塊，減少了PCB面積，降低了成本。
LP3717BTT的工作原理基于自供電原邊反饋控制技術。該技術通過檢測原邊電壓和電流的變化，間接獲取輸出電壓和電流的信息，從而實現對輸出的精準控制。以下是其工作原理的詳細解析：
在電源啟動時，LP3717BTT通過內置的高壓啟動電路從輸入電壓中獲取啟動電流，啟動內部的控制邏輯。啟動完成后，芯片進入正常工作狀態，通過原邊反饋機制維持穩定的輸出。
LP3717BTT采用原邊反饋控制技術，通過檢測原邊電壓和電流的變化，間接獲取輸出電壓和電流的信息。具體來說，芯片內部的反饋電路會根據原邊電壓和電流的變化，調整開關頻率和占空比，從而實現對輸出電壓和電流的精準控制。這種反饋機制不僅簡化了電路設計，還提高了系統的動態響應速度。
LP3717BTT內置多種保護功能，確保電源在各種異常情況下都能安全運行：
過流保護（OCP）：當輸出電流超過設定值時，芯片會立即關閉開關管，保護電源免受過流損壞。
短路保護（SCP）：當輸出端發生短路時，芯片會迅速檢測到異常并關閉開關管，防止短路電流對電源和負載造成損壞。
過壓保護（OVP）：當輸出電壓超過設定值時，芯片會關閉開關管，保護負載免受過高電壓的損壞。
欠壓保護（UVP）：當輸入電壓低于設定值時，芯片會關閉開關管，防止電源在低電壓下工作，保護電源和負載的安全。
過溫保護（OTP）：當芯片溫度超過設定值時，芯片會關閉開關管，防止因高溫導致的損壞。
LP3717BTT憑借其卓越的性能和極簡化的電路設計，在多種應用場景中得到了廣泛應用。以下是一些典型的應用案例：
在USB充電器中，LP3717BTT能夠提供穩定的5V3A輸出，滿足智能手機、平板電腦等設備的充電需求。其高效率和低待機功耗特性，使得充電器在長時間使用過程中能夠保持較低的發熱量，提高了充電器的可靠性和使用壽命。同時，寬輸入電壓范圍確保了充電器在不同國家和地區都能正常使用，增強了產品的通用性。
在筆記本電腦適配器中，LP3717BTT能夠提供穩定的5V3A輸出，滿足筆記本電腦的充電需求。其自供電功能和原邊反饋控制技術，簡化了適配器的電路設計，降低了成本，同時提高了適配器的動態響應速度和可靠性。多種保護功能確保了適配器在各種使用場景下都能安全可靠地工作，有效保護了筆記本電腦免受充電過程中的損壞。
在LED驅動電源中，LP3717BTT能夠提供穩定的5V3A輸出，滿足LED燈珠的驅動需求。其高效率和低待機功耗特性，使得LED驅動電源在長時間使用過程中能夠保持較低的發熱量，提高了電源的可靠性和使用壽命。原邊反饋控制技術能夠快速響應負載變化，保持輸出電壓的穩定，確保LED燈珠在不同負載和輸入電壓下都能保持穩定的亮度和色溫。

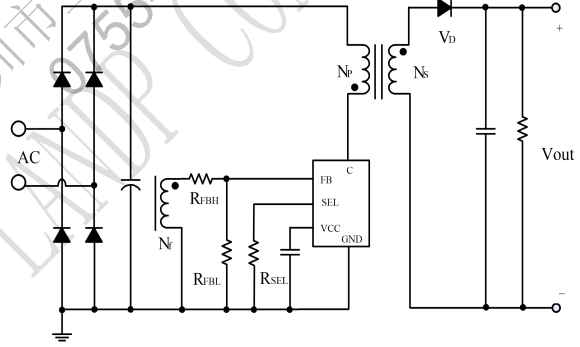

典型應用圖如下：
通過對LP3717BTT的性能測試，可以全面評估其各項性能指標是否符合設計要求。以下是對其主要性能指標的測試結果分析：
在5V3A的輸出條件下，LP3717BTT的轉換效率超過85%，顯示出極高的能量轉換效率。這表明該芯片在能量轉換過程中損耗極低，能夠將大部分輸入能量轉化為有效的輸出能量，提高了電源的整體性能，降低了能耗。
在無負載情況下，LP3717BTT的待機功耗極低，小于50mW。這符合現代節能標準，有助于降低設備在待機狀態下的能耗，延長設備的使用壽命，同時也減少了對環境的影響。
在不同輸入電壓和負載條件下，LP3717BTT的輸出電壓保持穩定，波動范圍極小。這表明該芯片具有良好的穩壓性能，能夠為負載設備提供穩定的電壓，確保設備的正常運行。
在負載快速變化的情況下，LP3717BTT能夠快速響應，保持輸出電壓的穩定。這表明該芯片具有良好的動態響應性能，能夠適應負載設備的快速變化需求，確保設備的穩定運行。
在各種異常情況下，LP3717BTT的保護功能能夠迅速啟動，保護電源和負載的安全。例如，在過流、短路、過壓、欠壓和過溫等情況下，芯片能夠立即關閉開關管，防止損壞。
LP3717BTT作為一款5V3A極簡化自供電原邊反饋控制芯片，憑借其高效率、低待機功耗、極簡化的電路設計和完善的保護功能，為電源設計工程師提供了一個高效、可靠的解決方案。其在USB充電器、適配器和LED驅動電源等應用場景中的卓越表現，充分展示了其在現代電源設計中的巨大優勢。隨著電子設備對電源性能要求的不斷提高，LP3717BTT必將成為電源設計領域的首選芯片之一，為各類電子設備提供高效、穩定的電源支持。
