在現代電源設計中，恒流/恒壓調節技術是實現高效能、高精度電源輸出的關鍵。PL3379C作為一款原邊控制的恒流/恒壓調節器，以其創新的設計和高效的性能，為反激式開關電源提供了一種簡潔而可靠的解決方案。本文將深入解析PL3379C的恒流/恒壓調節機制，探討其在不同應用場景中的優勢和特點。

恒流/恒壓調節的重要性

在電源設計中，恒流/恒壓調節技術的核心目標是確保電源在不同負載條件下都能提供穩定、精確的輸出電流和電壓。對于充電器、適配器以及LED驅動等應用，這種調節技術尤為重要。例如，在手機充電器中，恒流模式用于快速充電階段，確保充電電流穩定；而恒壓模式則用于維持充電電壓恒定，防止過充。PL3379C通過其獨特的原邊控制技術，實現了無需次級反饋電路的高精度恒流/恒壓調節，大大簡化了設計復雜性，同時提高了系統的可靠性和效率。

PL3379C的恒流/恒壓調節機制

PL3379C采用原邊控制技術，通過檢測輔助繞組的電壓來間接采樣輸出電壓，從而實現恒流/恒壓調節。這種設計去除了傳統的光耦和次級控制電路，降低了成本和復雜性，同時提高了系統的穩定性和效率。

（一）恒流調節

在恒流模式下，PL3379C通過檢測原邊電流來控制輸出電流的大小。具體來說，芯片通過CS引腳檢測連接到地的采樣電阻的電壓，從而反映原邊電感電流。當原邊電流達到設定的峰值時，功率BJT管關閉，電流傳輸?shù)酱渭壚@組。通過調節采樣電阻的大小，可以實現不同的恒流點。例如，采樣電阻越大，恒流點越小，輸出功率也越小。這種設計使得PL3379C能夠靈活適應不同的應用需求。

（二）恒壓調節

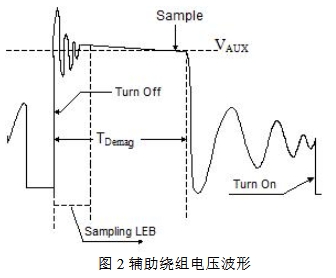

恒壓調節是通過輔助繞組電壓來實現的。在反激式開關電源中，輔助繞組的電壓與輸出電壓之間存在一定的比例關系。PL3379C通過內部的誤差放大器將輔助繞組電壓與內部基準電壓進行比較，從而調整功率BJT管的導通時間，實現輸出電壓的穩定。這種基于輔助繞組的恒壓調節方式不僅簡化了電路設計，還提高了系統的響應速度和精度。

復合模式控制的優勢

PL3379C采用了復合模式控制，能夠在不同負載條件下自動切換工作模式，以實現最佳的性能。在滿載時，芯片工作在PFM（脈沖頻率調制）模式，以提供足夠的功率輸出。隨著負載的降低，芯片逐漸進入綠色模式，降低開關頻率，減少開關損耗，從而提高系統的效率。這種復合模式控制不僅提高了電源的效率，還降低了音頻噪音，使得PL3379C在輕載和空載條件下表現出色。

內置保護功能

除了高效的恒流/恒壓調節機制，PL3379C還集成了多種保護功能，以確保系統的安全和穩定運行。這些保護功能包括逐周期限流保護、VDD欠壓/過壓保護、輸出過壓保護、輸出短路保護和過溫保護等。例如，當輸出電壓超過設定的過壓閾值時，芯片將立即關閉功率BJT管，防止輸出電壓過高損壞負載設備。這些保護功能使得PL3379C在各種異常情況下都能保持系統的安全運行。

應用場景與優勢

PL3379C適用于多種應用場景，包括手機充電器、小功率電源適配器、LED驅動以及消費類備用電源等。其主要優勢在于：

    簡化設計：去除了光耦和次級控制電路，降低了設計復雜性和成本。
    高精度調節：通過內置的恒流/恒壓調節機制，實現了高精度的輸出控制。
    高效率：復合模式控制和低靜態功耗設計使得PL3379C在不同負載條件下都能保持高效率。
    高可靠性：多種保護功能確保了系統的安全運行，提高了產品的可靠性。

總結

PL3379C以其創新的原邊控制恒流/恒壓調節技術，為反激式開關電源設計提供了一種高效、簡潔且可靠的解決方案。通過去除次級反饋電路，PL3379C不僅降低了設計復雜性和成本，還提高了系統的效率和精度。其復合模式控制和多種保護功能進一步增強了其在不同應用場景中的適應性和可靠性。隨著電子設備對電源性能要求的不斷提高，PL3379C無疑將成為未來電源設計中的重要選擇之一。
