在現代電子設備中，電源管理是確保系統穩定運行的關鍵環節之一。隨著技術的不斷進步，市場對于高效、低功耗、高可靠性的電源解決方案的需求日益增長。上海晶豐明源半導體股份有限公司推出的BPA8506D隔離電源參考設計，憑借其卓越的性能和靈活的應用場景，成為眾多工程師的首選方案之一。

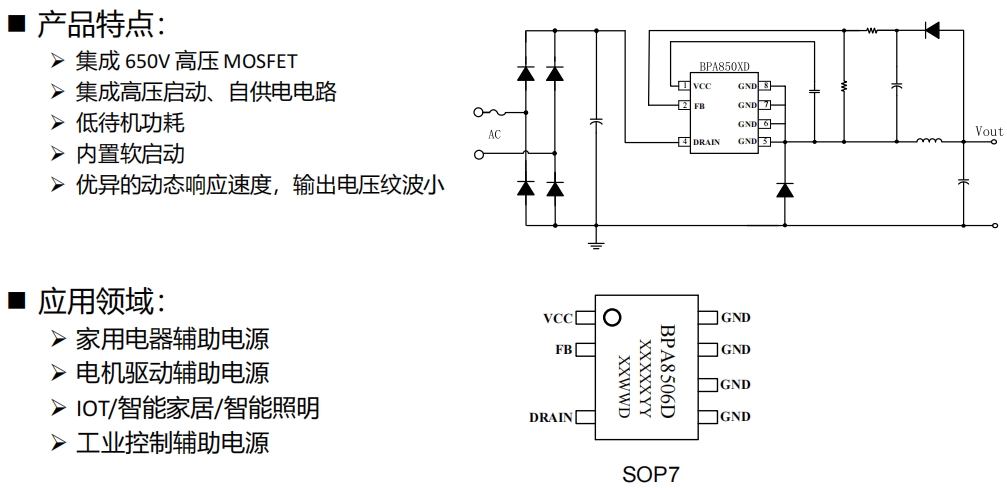

BPA8506D是一款集成了650V高壓MOSFET的高性能電源管理芯片，專為滿足家用電器、電機驅動、物聯網設備以及工業控制等領域的輔助電源需求而設計。它不僅具備高壓啟動和自供電功能，還實現了低待機功耗、優異的動態響應速度以及低輸出電壓紋波等特性，極大地提升了電源系統的整體性能。
BPA8506D參考設計的電源規格涵蓋了廣泛的輸入電壓范圍（90VAC至264VAC），能夠適應不同地區的電網環境。其輸出設計為雙路輸出：一路為18V/0.4A，另一路為5V/0.5A，滿足多種設備的供電需求。此外，該設計在滿載條件下的效率高達80.3%，待機功耗僅為170mW（230VAC輸入，包含假負載），充分體現了其在節能方面的優勢。
在電磁兼容性（EMC）方面，該設計滿足CISPR22/EN55022 Class B標準，且具有至少6dB的裕量，確保在復雜電磁環境下穩定運行。同時，它還通過了2kV差模浪涌、4kV脈沖群以及15kV至20kV的ESD測試，展現出卓越的抗干擾能力。

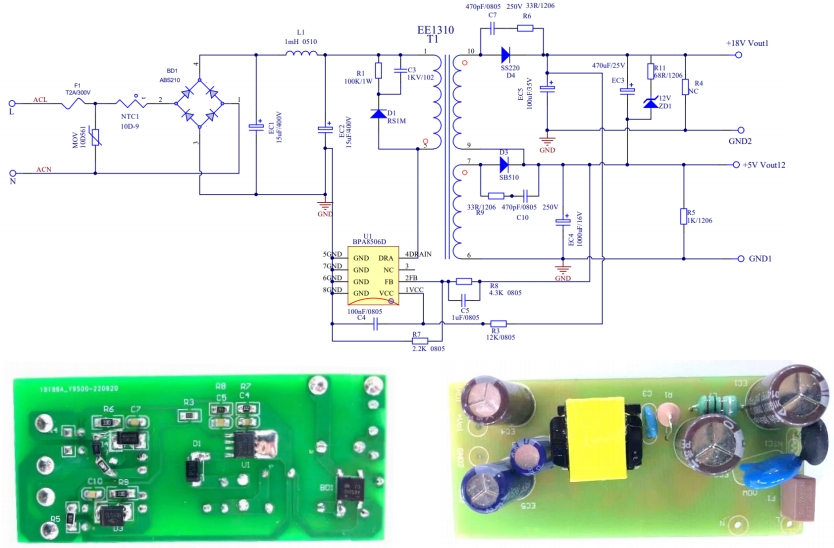

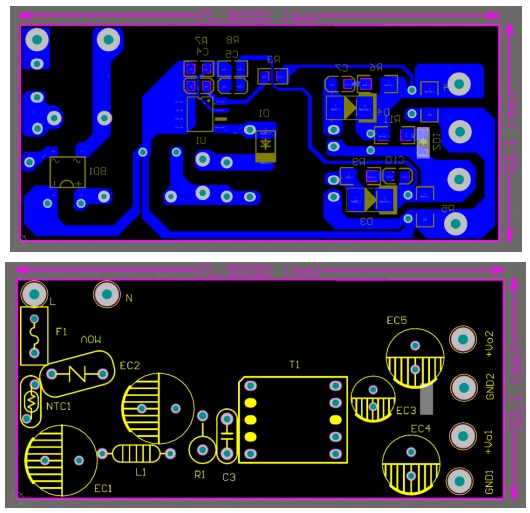

BPA8506D參考設計的電路圖和實物圖展示了其簡潔而高效的布局。通過合理選擇元件和優化電路結構，該設計實現了高性能與高可靠性的平衡。例如，采用EE1310磁芯的變壓器，其初級繞組感量為950uH±7%，漏感量小于30uH，確保了高效的能量傳輸和穩定的輸出電壓。此外，電路中還配備了多種保護機制，如短路保護、過流保護等，進一步提升了系統的安全性。
在元件選擇上，BPA8506D參考設計采用了高品質的電解電容、肖特基二極管和無源元件，確保了電源在不同負載條件下的穩定性和可靠性。例如，輸出端的肖特基二極管在滿載啟動時的反向電壓僅為39.6V（5V輸出）和109V（18V輸出），遠低于其耐壓值，保證了元件的安全運行。
BPA8506D參考設計在性能測試中表現出色。在輸出電壓紋波測試中，85VAC輸入時，18V輸出的紋波峰 - 峰值為92mV，5V輸出的紋波峰 - 峰值為114mV；而在265VAC輸入時，18V輸出的紋波峰 - 峰值為79mV，5V輸出的紋波峰 - 峰值為123mV。這些數據表明，該設計能夠在不同輸入電壓條件下保持低紋波輸出，為負載設備提供穩定的電源。
在動態負載測試中，BPA8506D展現了優異的動態響應能力。無論是50%至100%的負載變化，還是10%至90%的負載變化，輸出電壓的峰 - 峰值波動均在合理范圍內，確保了電源在負載快速變化時的穩定性。此外，啟動延遲時間測試表明，該設計在不同輸入電壓和負載條件下均能快速啟動，為設備的即時運行提供了保障。
BPA8506D參考設計憑借其高性能和靈活性，適用于多種應用場景。在智能家居領域，它可以為智能照明、智能插座等設備提供穩定的輔助電源，確保設備的高效運行和低功耗待機。在工業控制領域，其優異的抗干擾能力和高可靠性使其能夠適應復雜的工業環境，為電機驅動、傳感器等設備提供可靠的電源支持。
隨著物聯網和智能家居市場的快速發展，對于高效、低功耗電源解決方案的需求將持續增長。BPA8506D參考設計以其卓越的性能和廣泛的應用場景，有望在市場中占據重要地位，為各類電子設備提供穩定可靠的電源支持。
如若需要完整的BPA8506D參考設計報告，請聯系三佛科技官網右側客服~
BPA8506D隔離電源參考設計，憑借其高性能、低功耗、高可靠性和優異的電磁兼容性，成為現代電子設備電源管理的理想選擇。其靈活的電路設計、合理的元件選擇以及出色的性能表現，使其能夠滿足多種應用場景的需求。隨著技術的不斷進步和市場需求的持續增長，BPA8506D有望在電源管理領域發揮更大的作用，為電子設備的穩定運行提供堅實的保障。
