在電子元件領域，封裝等級與管腳封裝圖是評估芯片性能與適用性的重要依據。本文將聚焦于LP8778B隔離型恒壓恒流控制器的封裝等級及其管腳封裝圖，深入剖析其設計特點與應用優勢。
LP8778B采用MSL3封裝等級，這是一種廣泛應用于電子元件的封裝標準。MSL3封裝等級意味著該芯片在特定的環境條件下具有良好的防潮性能與可靠性。具體來說，MSL3等級的芯片能夠在一定的濕度與溫度范圍內保持穩定的電氣特性，這對于戶外屏反激電源市場以及其他恒壓恒流應用場合尤為重要。在這些應用場景中，設備可能會面臨惡劣的環境條件，如高濕度、溫差變化大等，LP8778B的MSL3封裝等級確保了其能夠在這些條件下長期穩定運行，減少了因環境因素導致的故障風險，從而提高了整個系統的可靠性和使用壽命。

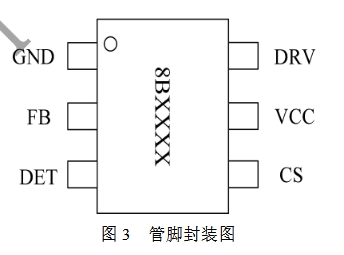

LP8778B采用SOT23-6L封裝形式，這是一種小型化、高性能的封裝結構，具有良好的散熱性能與電氣特性。以下是LP8778B的管腳封裝圖及其詳細描述：
GND（管腳1） ：芯片基準地。該管腳為芯片提供穩定的接地參考電位，是確保芯片正常工作與電氣參數準確的關鍵。在電路設計中，需確保GND管腳與系統的地線良好連接，以減少接地噪聲對芯片性能的影響。
FB（管腳2） ：芯片光耦反饋接受腳位。該管腳用于接收光耦反饋信號，根據此電位電壓實現恒壓功能。通過與光耦合器的配合，F(xiàn)B管腳能夠?qū)崟r監測輸出電壓的變化，并將信號反饋至芯片內部的控制電路，從而精確調節輸出電壓，確保其穩定在設定值。在設計反饋電路時，需注意光耦的選型與反饋網絡的參數設計，以保證反饋信號的準確性和穩定性。
DET（管腳3） ：芯片多功能腳位。該管腳集成了多種功能，包括退磁檢測、輸入欠壓檢測、輸出過壓檢測以及輸出短路保護等。通過內部的電路設計與外部的輔助元件配合，DET管腳能夠?qū)崟r監測電路的運行狀態，并在出現異常情況時及時觸發相應的保護機制，保障芯片及整個電路的安全。例如，在退磁檢測功能中，DET管腳可監測變壓器的退磁過程，確保芯片在變壓器完全退磁后才開始下一個開關周期，避免變壓器磁飽和導致的芯片損壞；在輸入欠壓檢測功能中，當輸入電壓低于設定的欠壓閾值時，DET管腳會觸發欠壓保護，關閉芯片輸出，防止因輸入電壓過低導致芯片工作異常。
CS（管腳4） ：峰值電流檢測腳位。該管腳用于檢測開關管的峰值電流，是實現峰值電流控制模式的核心。在每個開關周期，CS管腳實時監測流過開關管的電流，并與內部設定的電流限流基準值進行比較。當檢測到的電流達到限流基準值時，芯片會立即關閉開關管，限制電流的進一步增大，從而實現恒流輸出功能。此外，CS管腳還與芯片內部的斜坡補償電路相連，通過斜坡補償技術優化電流控制性能，提高系統的穩定性和抗干擾能力。在電路設計中，需在CS管腳與地之間串聯一個檢測電阻，用于將電流信號轉換為電壓信號供CS管腳檢測，檢測電阻的阻值選擇需綜合考慮電流檢測精度與功耗等因素。
VCC（管腳5） ：芯片電源腳位。該管腳為芯片提供工作電源，其電壓范圍為-0.3V至60V。在實際應用中，需根據芯片的工作電壓要求選擇合適的電源供電方式，并在VCC管腳與地之間添加適當?shù)臑V波電容，以濾除電源噪聲，保證芯片電源的穩定性。同時，還需注意VCC管腳的電源輸入線路的布線設計，避免因線路阻抗導致的電壓降影響芯片的正常工作。
DRV（管腳6） ：芯片驅動腳位。該管腳輸出驅動信號，用于驅動外部的開關管（如MOSFET）。DRV管腳的驅動能力較強，能夠提供足夠的驅動電流，確保開關管的快速、可靠開關。在連接開關管時，需根據開關管的驅動要求選擇合適的驅動電路結構，并注意DRV管腳與開關管柵極之間的布線設計，減少寄生電感與電容的影響，提高驅動信號的傳輸質量。
（一）多模式控制方案
LP8778B采用多模式控制方案，在恒壓工作狀態時，芯片采用峰值電流控制模式，并且在中載以下開始降低頻率以提升平均效率，在輕載或者空載時，系統工作在打嗝模式。這種多模式控制方案能夠根據負載的變化自動調整芯片的工作模式，優化系統的效率與性能。在中載以下降低頻率工作模式下，芯片通過降低開關頻率減少開關損耗，提高系統的平均效率；在輕載或空載的打嗝模式下，芯片間歇性地關閉輸出，進一步降低待機功耗，實現低待機功耗<75mW，滿足節能要求。
LP8778B應用方案如下所示~
（二）特有的抖頻技術
芯片采用特有的頻率抖動技術來改善EMI指標。在開關電源工作過程中，開關頻率的固定會產生一定的電磁干擾（EMI），影響設備的電磁兼容性。LP8778B的抖頻技術通過隨機改變開關頻率，使EMI能量在頻域上分散，降低特定頻率下的EMI峰值，從而有效改善EMI指標，減少對周邊設備的電磁干擾，提高整個系統的電磁兼容性，使產品更容易通過相關的EMI測試標準。
（三）多重保護功能
LP8778B具有多重保護功能，包括VCC欠壓保護、VCC過壓保護、輸出短路保護、輸出同步整流短路保護、電感過電流保護、過溫保護、輸入欠壓保護、輸出過壓保護、光耦輸入端短路保護、CS電阻短路保護等。這些保護功能能夠全方位地監測電路的運行狀態，在出現異常情況時及時觸發保護機制，關閉芯片輸出或采取其他保護措施，保障芯片及整個電路的安全。例如，VCC欠壓保護功能可防止因電源電壓過低導致芯片工作異常；過溫保護功能可在芯片溫度過高時及時關閉輸出，防止芯片因過熱損壞；輸出短路保護功能可在輸出端發生短路時迅速切斷電源，保護電路不受損壞。多重保護功能的集成，大大提高了LP8778B的可靠性和安全性，使其能夠在各種復雜的應用環境中穩定運行。
LP8778B隔離型恒壓恒流控制器以其MSL3封裝等級和SOT23-6L封裝形式，展現出良好的防潮性能、散熱性能與電氣特性。其管腳封裝圖清晰地展示了各管腳的功能與連接方式，為電路設計提供了詳細的參考依據。結合多模式控制方案、特有的抖頻技術以及多重保護功能，LP8778B在戶外屏反激電源市場以及其他恒壓恒流應用場合中具有顯著的應用優勢，能夠滿足不同用戶對于高性能、高可靠性和高電磁兼容性的需求，是電子工程師在相關領域設計中的優選芯片之一。
